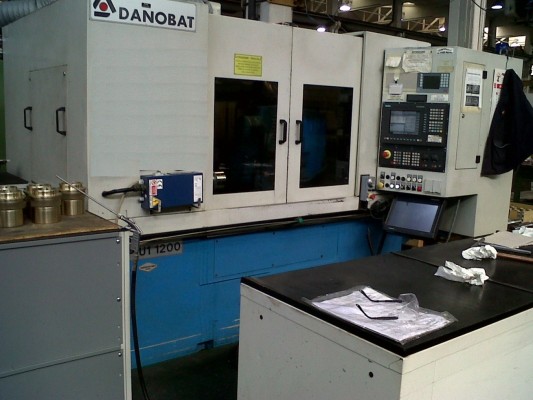

RETTIFICATRICE CILINDRICA A CN DANOBAT MOD. RCP-1200-U1 USATO

Commenti disabilitati su RETTIFICATRICE CILINDRICA A CN DANOBAT MOD. RCP-1200-U1 USATO Asportazione Truciolo, Macchine Usate, Pronta Consegna

Caratteristiche tecniche

Macchina
Caratteristiche tecnico dimensionali
Distanza fra le punte mm 1.050
Altezza punte da terra mm 1.050
Altezza punte mm 225
Massima rotazione sul banco mm 450
Diametro massimo di rettifica con mola Ø 500 mm esterno e

coppia di trascinamento 24 Nm

mm 200
Portata massima fra le punta kg 100
Coppia massima compreso utensile Nm 125
Testa pezzo
Giri dell’asse rpm 30 – 700
Cono punta Morse 5
Diametro piatto a tre morse mm 200
Cono esterno asse DIN55026-B-A1 DIN 5
Potenza servomotore Nm 12 / 24
Rotazione manuale della testa destra / sinistra GMS +20 / -10°
Testa porta mola, asse X
Corsa spostamento totale mm 275
Velocità massima programmabile mm/min 15.000
Velocità minima programmabile mm/min 0,01
Incremento minimo programmabile mm 0,0005
Testa porta mola, asse Z
Corsa spostamento totale mm 1.380
Velocità massima programmabile mm/min 15.000
Velocità minima programmabile mm/min 0,01
Incremento minimo programmabile mm 0,001
Mola
Dimensioni massime mm 500x80x203,2 500x100x203,2
Velocità di taglio m/s 45 / 60
Giri della mola rpm 1.718 / 2.300
Potenza kW 7,5
Posizione della mola SX
Supporto per mandrino da interni mm Ø 100 x 200
Potenza porta mola per interni kW 2,2
Rotazione automatica GMS 180°
Rotazione manuale GMS ± 10°
Inclinazione della testa porta mola GMS 0 ± 10°
Contropunta idraulica correzione manuale della conicità
Cono punta Morse 4
Massima corsa della punta mm 60
Massima correzione della conicità mm ± 25
Motori elettrici
Testa mola per esterni kW 7,5
Testa pezzo Nm 12
Avanzamento testa mola, asse X Nm 6
Spostamento laterale testa mola, asse Z Nm 6
Mandrino per interni kW 2,2

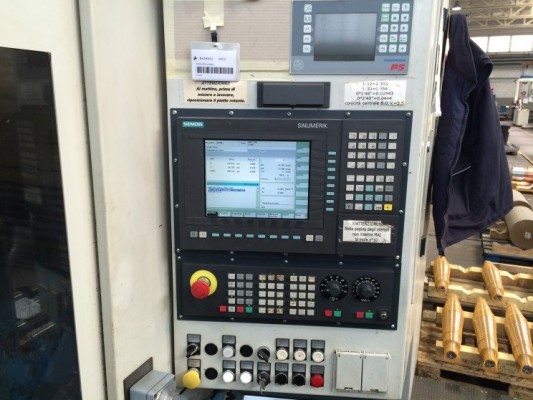

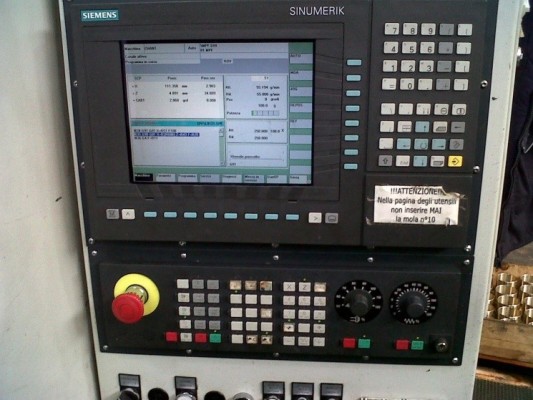

Controllo numerico Siemens 810D
