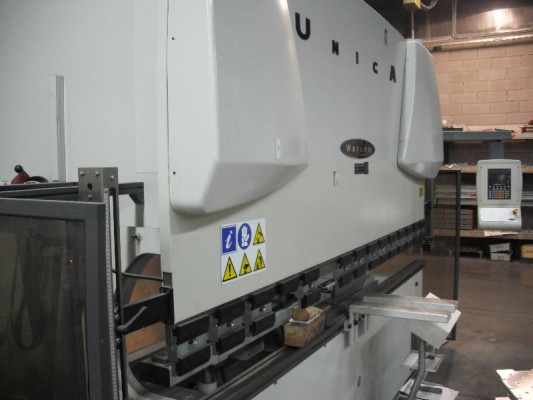

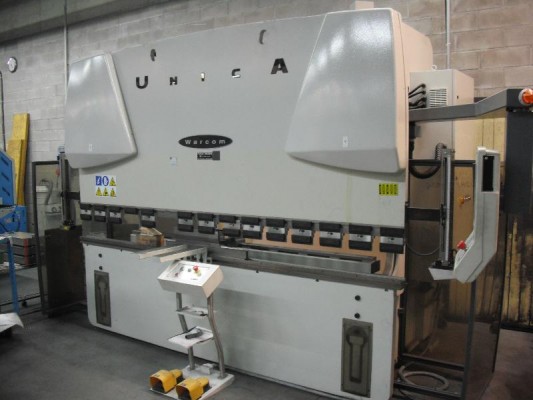

pressa piegatrice oleodinamica warcom mod. unica 30-100 cnc 4 assi usata anno 2008
-
-
-
-
-
-
-
Progettazione effettuata tramite CAD con ottimizzazione dei calcoli geometrici e strutturali del progetto.
CARATTERISTICHE TECNICHE:
Pressione massima
Tonn.
100
Lunghezza utile tavole
mm.
3200
Passaggio fra i montanti
mm.
2550
Profondità incavo nei montanti
mm.
500
Distanza fra tavola e pestone
mm.
450
Corsa massima pestone regolabile
mm.
250
Corsa registro asse X
mm.
500
Velocità di avvicinamento al secondo
mm.
200
Velocità di lavoro al secondo
mm.
10
Velocità di ritorno
mm.
180
Potenza del motore principale
KW
15
Voltaggio
Volt.
400
Frequenza
Hz.
50
Fasi
N.
3
Peso
Kg.
11000
Velocità di lavoro al secondo
DATI DESCRITTIVI DELLA MACCHINA
- Il parallelismo tra la tavola e il pestone viene rilevato da trasduttori lineari e controllato sempre dal CNC con tolleranze di ripetitività al punto morto inferiore di +/- 0.01 mm.
- Programmazione diretta dell’angolo di piegatura con calcolo automatico della forza di piegatura corrispondente alla resistenza generata dalla lamiera.
- Traversa inferiore composta e completamente smontabile.
- Attrezzatura stampi standard temprati e rettificati e frazionati composta di intermedio, punzone, matrice a 4 cave e sede autocentrante della matrice con tavola amovibile.
- Le guide del pestone con lardoni in materiale antifrizione lubrificati automaticamente.
- I cilindri sono a doppio effetto e vengono realizzati con accuratissime lavorazioni.
- Gli equipaggiamenti elettrici/elettronici sono tutti centralizzati e sono delle migliori marche (SIEMENS/ESA-GV)
- I componenti oleodinamici sono di marca VICKERS E MOOG e la lubrificazione centralizzata è a distribuzione capillare.
DOTAZIONE MACCHINA:

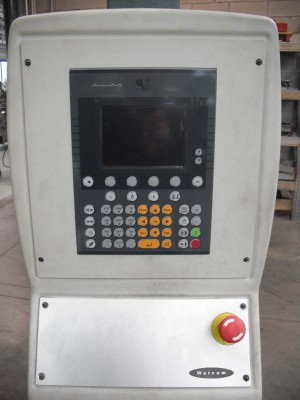

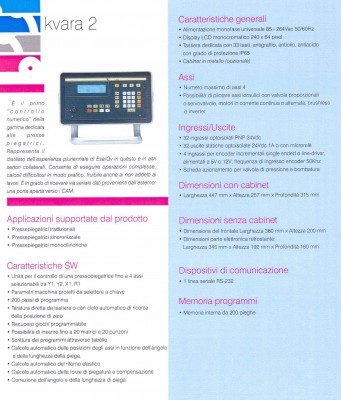

- Programmatore CNC a 4 assi (Y1 Y2 X R) a display LC
- Registro posteriore assi X e R a ricircolo di sfere montato sulle spalle con 3 torrette di riscontro

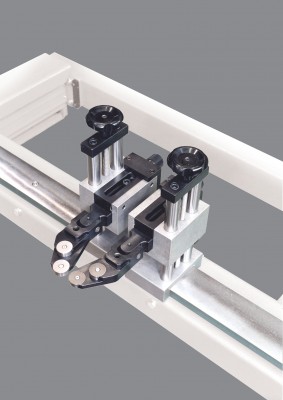

- Registro dotato di motore BRUSHLESS – Velocità asse X = 500 mm./sec

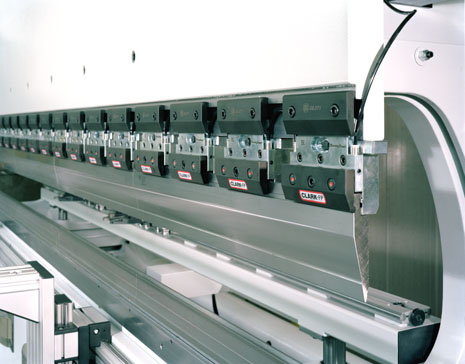

- Incavo da 500 mm
- Intermedio registrabile – Sede per l’autocentraggio utensili

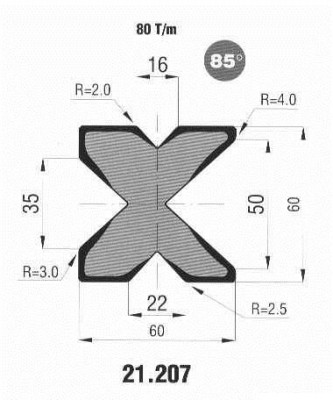

- Punzone standard e matrice a 4 cave temprati e rettificati a settori da 835 mm
- Tavola amovibile
- Pompa di lubrificazione centralizzata
- Scambiatore di calore aria-olio
- Macchina conforme alla direttiva macchine 98/37/CEE e marchiata CE
