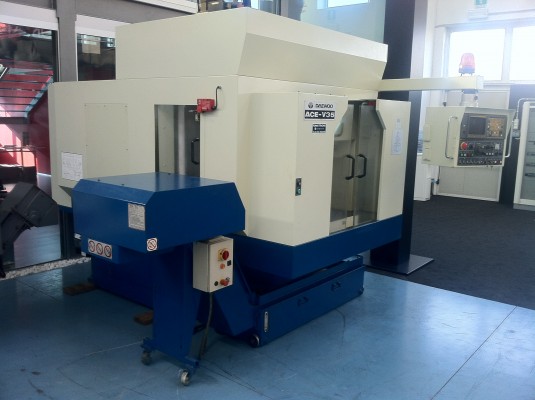

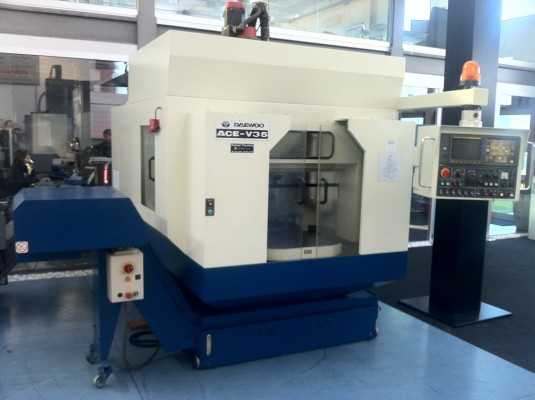

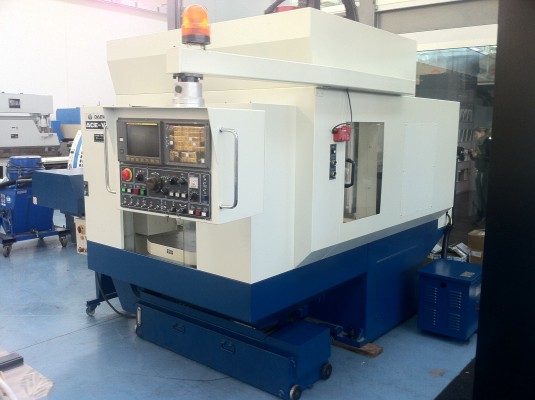

CENTRO DI LAVORO “DAEWOO” MOD. ACE – V35 CNC FANUC 0Im USATO
Caratteristiche tecniche:
Corse:
Corsa asse X mm 560
Corsa asse Y mm 400
Corsa asse Z mm 460
Naso mandrino:
Distanza naso/piano tavola mm 170/630
Distanza naso/guida scorrimento montante mm 360
Testa:
Potenza motore cont./30 min. (12P) Kw 5,5/7,5
Velocità giri/min 60-6000
Orientamento testa/mandrino Encoder posizionamento
Cono mandrino ISO # 40
Trasmissione potenza Cinghia dentata

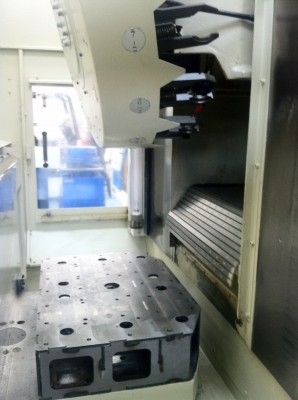

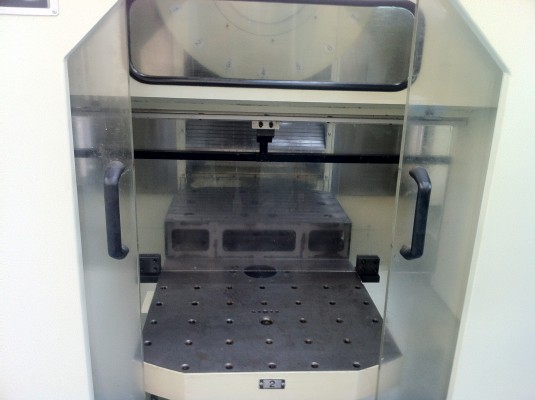

Cambio automatico pallet:
N° tavola portapezzi n. 2
Dimensione mm 2X650X450
Carico ammesso kg 2×300
Piano tavola forato (fori M16) n. 32
Diametro foro centraggio mm 30 H7
Cambio automatico utensili:
Capacità magazzino n. 16
Tipo cambio utensile posto fisso
Attacco utensile BT 40
Tempo cambio sec. 6,5
Diametro max utensile (con posti adiacenti) mm 80
Diametro max utensile (con posti adiacenti vuoti) mm 120
Lunghezza massima utensile mm 250
Peso massimo utensile kg 6
Tempo cambio utensile:
- Utensile/utensile sec. 4,5
- Truciolo/truciolo sec. 7
Tirante cono portautensili MAS403P40T-I (45°)
Avanzamento:
Velocità di taglio – tutti gli assi m/mm 1-5000
Viti a sfere – asse X, Y mm Ø 40 x P12
Viti a sfere – asse Z mm Ø 40 x P10
Precisione:
- Posizionamento mm ± 0,005
- Ripetibilità mm ± 0,002
Sistema misura Encoder incrementale
Lubrificazione guide:
Distributore olio a dosatori
Dimensione e peso:
Misure macchina mm 2200x3550x2900
Peso macchina kg 5500
Maschiatura: tipo rigida
Dati non impegnativi da verificarsi.
