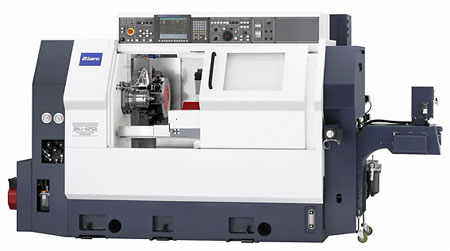

tornio a testa fissa miyano mod. bnj 34 sy3 / 42 sy3 / 51 sy3

Commenti disabilitati su tornio a testa fissa miyano mod. bnj 34 sy3 / 42 sy3 / 51 sy3 Asportazione Truciolo, Macchine Nuove, Miyano

Caratteristiche Tecniche

Items Model Name BNJ-34SY3 BNJ-42SY3 BNJ-51SY3
Machining Capacity & Chucking System
Max. Bar Capacity L spindle φ34mm
(1.34″ Dia.)
φ42mm
(1.65″ Dia.)
φ51mm
(2″ Dia.)
R spindle φ34mm
(1.34″ Dia.)
φ42mm
(1.65″ Dia.)
φ42mm
(1.65″ Dia.)
Type of Collet Chuck L/R spindle Stationary Stationary Stationary
Standard Turning Length 100 mm 100 mm 100 mm
Size of Power Chuck L/R spindle 5″/4″ 5″/4″ 5″/4″
Spindle
Spindle Nose L/R spindle Sp. Flat/Sp. Flat Sp. Flat/Sp. Flat A2-6/Sp. Flat
Spindle Speed Range L spindle 80〜7,000 min-1 60〜6,000 min-1 50〜5,000 min-1
R spindle 67〜5,000 min-1 67〜5,000 min-1 67〜5,000 min-1
Spindle Motor (30min./Cont.) L spindle 7.5/5.5kW 11/7.5kW 11/7.5kW
R spindle 5.5/3.7kW 5.5/3.7kW 5.5/3.7kW
R-SP Slide Stroke X2 70mm 70mm 70mm
Z2 525mm 525mm 525mm
Main Turret
Type of Turret Station 12 Station 12 Station 12 Station
Turret Indexing Time 0.25sec. /1st. 0.25sec. /1st. 0.25sec. /1st.
Turret Indexing Methods AC Servo & Curvic C. AC Servo & Curvic C. AC Servo & Curvic C.
Slide Stroke X1 165 mm 165 mm 165 mm
Z1 246 mm 246 mm 246 mm
Y1 ±40mm ±40mm ±40mm
Back-working Turret
Type of Turret Station 6 Station 6 Station 6 Station
Turret Indexing Time 0.2sec. /1st. 0.2sec. /1st. 0.2sec. /1st.
Turret Indexing Methods AC Servo & Curvic C. AC Servo & Curvic C. AC Servo & Curvic C.
Revolving Tools (Main Turret / Option)
No. of Revolving Tools Station 12 12 12
Tool Speed Range 60〜6,000 min-1 60〜6,000 min-1 60〜6,000 min-1
Tool Motor 2.5kW 2.5kW 2.5kW
Machining Capacity Drill/Tap φ13mm/ M8x1.25 φ13mm/ M8x1.25 φ13mm/ M8x1.25
Machine Dimensions
Machine Height 1,720mm (67.7″) 1,720mm (67.7″) 1,720mm (67.7″)
Floor Space 2,780 x1,536mm
(109.5″ x 60.5″)
2,780 x1,536mm
(109.5″ x 60.5″)
2,780 x1,536mm
(109.5″ x 60.5″)
Machine Weight 5,500 kg (12,125Lbs.) 5,500 kg (12,125Lbs.) 5,500 kg (12,125Lbs.)
