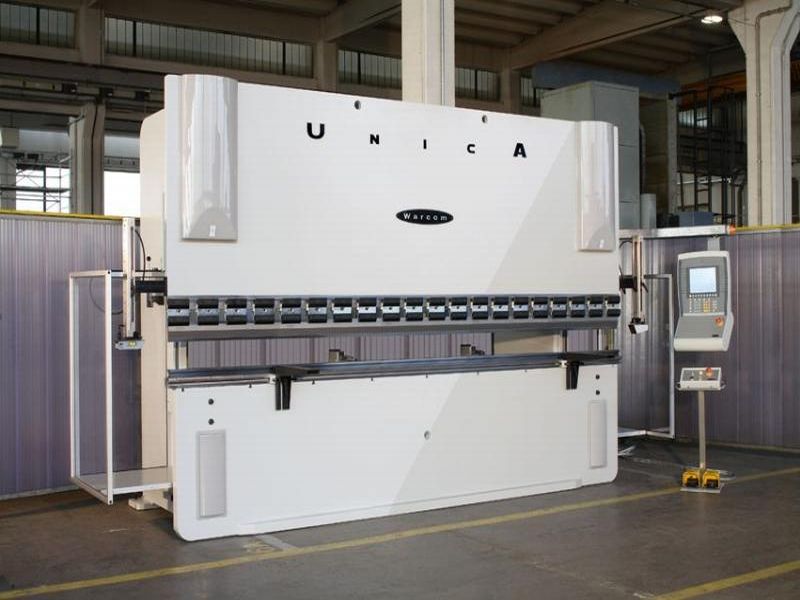

PRESSOPIEGATRICE OLEODINAMICA “WARCOM” MOD. UNICA 30-100 4 ASSI – NUOVA –
La progettazione meccanica di tutte le nostre macchine viene effettuata tramite SOLID WORKS con ottimizzazione dei calcoli geometrici e strutturali del progetto; la progettazione elettronica (Telemacanique, Siemens, Lazer Safe) ed oleodinamica (Bosch, Rexroth, Atos) avviene esclusivamente all’ interno della nostra azienda secondo le disposizioni, i calcoli e le prerogative del nostro Ufficio Tecnico.
SCHEDA TECNICA DETTAGLIATA:
Pressione massima Ton. 100
Lunghezza utile di piegatura mm 3200
Passaggio fra i montanti mm 2550
Profondità incavo nei montanti mm 500
Distanza fra tavola e pestone mm 420
Corsa massima pestone regolabile mm 220
Larghezza tavola mm 60
Altezza dal suolo della tavola mm 900
Corsa registro asse X mm 500
Corsa registro asse R mm /
Tolleranza di posizionamento assi Y mm +/-0.01
Tolleranza di posizionamento asse X mm +/-0.1
Velocità di avvicinamento mm/sec 200
Velocità di lavoro mm/sec 10
Velocità di ritorno mm/sec 180
Potenza del motore principale KW 11
Olio nel serbatoio lt 120
Tensione Volt 400
Frequenza Hz 50
Fasi n. 3 (+ N + M)
Peso approssimativo Kg 7200
LA FILOSOFIA DEL PRODOTTO “ WARCOM” :
QUALITA’
La WARCOM SPA è da tempo impegnata con il team dei suoi tecnici in una continua ricerca e sviluppo di nuovi componenti e nuovi metodi, più veloci, più precisi e più affidabili così da rendere il prodotto Warcom un leader nel mondo della lamiera.
REDDITIVITA’
Piegare e tagliare con profitto.. meno scarti, più automazione, più velocità: fattori sui quali la WARCOM SPA punta molto, progettando macchine e impianti con l’intento di fare investire la clientela in modo intelligente e proficuo per l’impresa.
DISPONIBILITA’
La WARCOM SPA mette a disposizione della clientela tutta la propria esperienza nel settore, nonché il proprio ufficio tecnico che è costantemente impegnato nello sviluppo di profili o tagli particolari, simulazioni di piega e di taglio, campionature, studio di utensili speciali, ecc…
AFFIDABILITA’
Il Post – Vendita è un fattore molto importante secondo la WARCOM SPA, ne danno la prova i 2 anni di garanzia su tutti i modelli. La Warcom spa mette a disposizione della clientela il suo staff di tecnici disponibili e preparati.
BREVE DESCRIZIONE TECNICA DELLA MACCHINA
CONTROLLO NUMERICO
Il CNC rappresenta il “cervello” di controllo della pressa piegatrice. Il modello UNICA adotta dei CNC alfa numerici (ESA/gv KVARA 2004/2004 e Delem DA 65W). Questo CNC garantisce un supporto facile e intuitivo per l’ operatore, che può programmare la macchina molto velocemente.
FLESSIONE MONTANTI
La macchina è dotata di due false spalle che durante la piega non risentono delle flessioni e vibrazioni della struttura. In questo modo la riga ottica che garantisce la corsa ed il posizionamento del pestone lavorerà sempre correttamente fornendo valori reali.
PUNTO MORTO SUPERIORE
Tramite il CNC, è possibile controllare e determinare il punto morto superiore per ogni esigenza lavorativa, in modo da sfruttare meglio l’apertura disponibile.
PUNTO MORTO INFERIORE
E’ il punto finale della corsa che il pestone esegue e che determina la piega del pezzo in esecuzione. Tramite il CNC si può determinare ogni volta il punto morto inferiore in modo da razionalizzare al meglio la piega in funzione dell’attrezzatura disponibile e dell’ angolo che si desidera ottenere.
REGISTRO POSTERIORE
Si tratta di un registro motorizzato a ricircolo di sfere, con motori brushless sull’asse X, che garantisce precisione e velocità di posizionamento. L’asse R è manuale come le torrette di riferimento.
FORZA DI PIEGA
Grazie al programmatore viene calcolata e dosata la forza necessaria per ogni tipo di lavoro attraverso le valvole proporzionali BOSCH. Viene così risparmiata l’energia della macchina con consistenti vantaggi economici, che a lungo tempo possono essere significativi.
PIEGHE CONICHE
Utilizzando un registro adeguato è possibile posizionare, con la massima precisione, il foglio di lamiera inclinato in modo che si possano realizzare pieghe con bordo conico. Inoltre è possibile tramite il CNC inclinare il pestone determinando una piega conica con gradazioni diverse.
SISTEMA SICUREZZA
Durante il ciclo di lavoro, escludendo la fase di piega, quando la macchina è in velocità di avvicinamento si devono rispettare le distanze di sicurezza in modo che nessuno possa invadere la zona di lavoro. I dispositivi di sicurezza anteriori servono appunto a rilevare eventuali intrusioni in questa zona e rendere più sicuro il posto di lavoro. La macchina gestisce e garantisce l’affidabilità del sistema interrompendo il ciclo di piega in caso di invasioni.
DOTAZIONE STANDARD:
- CNC grafico a colori 2D a 4 assi Y1 Y2 X R ESA/gv S530
- Registro posteriore motorizzato 2 assi X R a ricircolo di sfere montato sulle
spalle dotato di motori brushless velocità asse x di 500 mm/sec con 2
torrette di riscontro dotate di n°2 riferimenti temprati.
- Incavo 500 mm
- Pompa idraulica silenziata ad ingranaggi interni
- Intermedi registrabili
- Tavola autocentrante
- Scambiatore di calore aria – olio
- Pulpito doppio pedale salita/discesa con emergenza
- Pompa di lubrificazione centralizzata automatica
- Sistema di sicurezza Lazer Safe CE
- PLC di sicurezza PCSS
- N. 2 supporti anteriori da 500mm CE
- Protezioni laterali con micron di sicurezza
- Fotocellule posteriori
- Manuale di uso e manutenzione
- Macchina conforme alla direttiva macchine 98/37/CEE – Marchio CE
- Pacchetto registro posteriore 2 assi (X R) con CNC numerico (totale 4 ASSI)
- Utensili esclusi
